RCA3D2 பைலட் வால்வு

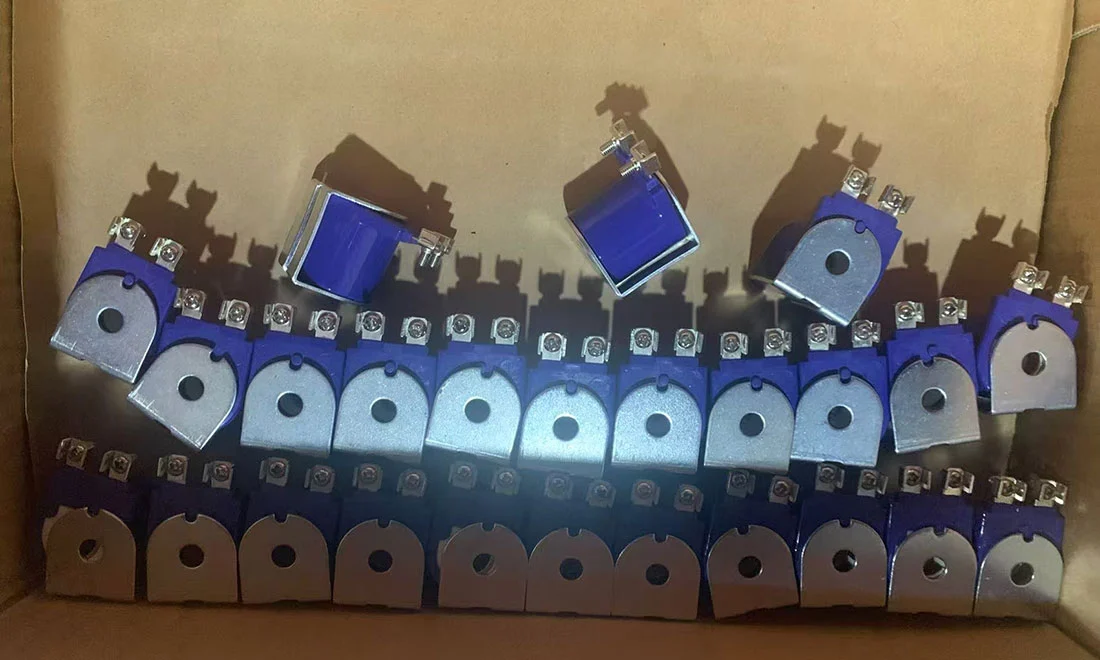

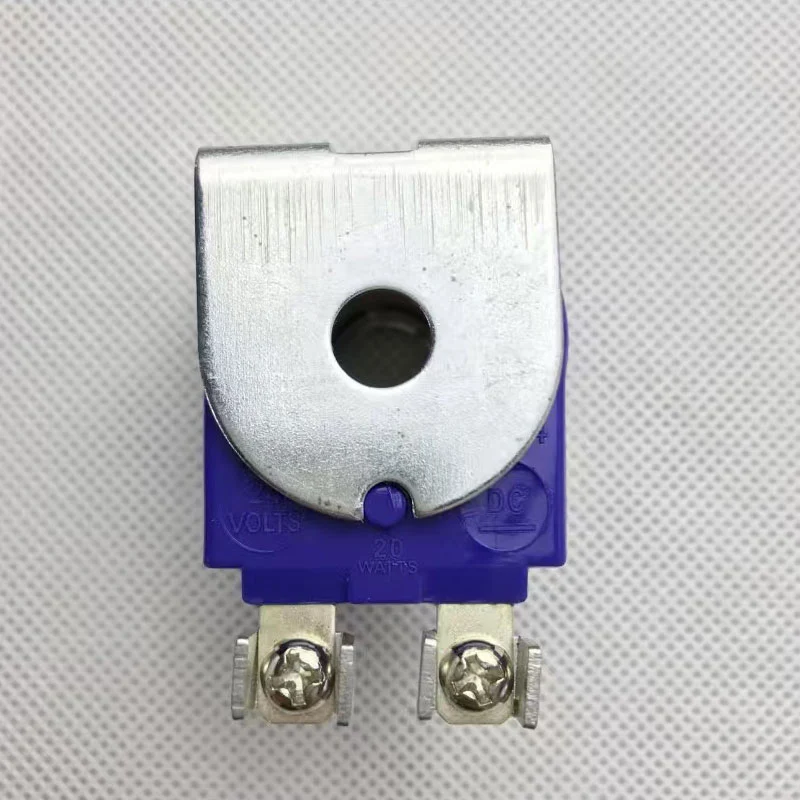

RCA3D2 பைலட் வால்வு Q தொடர் சோலனாய்டு சுருள் என்றும் அழைக்கப்படுகிறது, பைலட் வால்வு அனைத்து கோயன் வகை துடிப்பு வால்வுகள், RCA3D தொடர் துடிப்பு வால்வுகள் மற்றும் துடிப்பு வால்வு பெட்டிக்கும் ஏற்றது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

பயன்பாட்டு நோக்கம்

RCA3D2 பைலட் வால்வு அனைத்து கோயன் நியூமேடிக் கட்டுப்பாட்டு துடிப்பு வால்வுகளுக்கும் ஏற்றது மற்றும் கோயன் சூழல்களில் பல்வேறு துடிப்பு தூசி அகற்றும் அமைப்புகளுடன் இணக்கமானது. இது கடுமையான சூழ்நிலைகளில் நிலையானதாக செயல்பட முடியும் என்பதை இது உறுதி செய்கிறது.

RCA3D2 பைலட் வால்வு நிறுவல் வழிமுறைகள்

1. நிறுவல் துளை தேவைகள்: பைலட் வால்வின் நிறுவல் தட்டில் ф19.3 - 19.4 மிமீ விட்டம் கொண்ட நிறுவல் துளைகள்.

2. நிறுவல் தட்டு தடிமன்: நிறுவல் வலிமையை உறுதிப்படுத்த நிறுவல் எஃகு தட்டின் தடிமன் 1.5 மிமீக்கு மிகாமல் இருக்க வேண்டும்.

3. சீல் மற்றும் சட்டசபை:

a. கொட்டைகளை இறுக்குவதற்கு முன், சீல் செயல்திறனை உறுதிப்படுத்த ஓ-மோதிரம் சரியாக நிறுவப்பட்டுள்ளதா என்பதை உறுதிப்படுத்தவும்.

நிறுவல் செயல்திறனை மேம்படுத்த பைலட் வால்வை நிறுவுவதற்கு முன், மின்காந்த சுருளை பைலட் வால்வில் ஒன்றுகூடுவதற்கு பி.டி பரிந்துரைக்கப்படுகிறது.

4. மின்னழுத்த தேவைகள்: துடிப்பு வால்வின் இயல்பான செயல்பாட்டை உறுதிப்படுத்த, சோலனாய்டு வால்வின் உள்ளீட்டு மின்னழுத்தம் சுருள் மின்னழுத்தத்தின் -10% முதல் +15% வரம்பிற்குள் பராமரிக்கப்பட வேண்டும்.

RCA3D2 பைலட் வால்வு பொருள் விவரக்குறிப்புகள்

பாகங்கள்	பொருள்
வால்வு உடல்	டை-காஸ்ட் அலுமினிய அலாய்
புஷ் தடி	304 எஃகு
ஆர்மேச்சர்	430fr எஃகு
சீல் மோதிரம்	நைட்ரைல் (நைட்ரைல் ரப்பர்)
நட்	கால்வனேற்றப்பட்ட கார்பன் எஃகு
திருகு	302 எஃகு
கொத்து	கார்பன் எஃகு (இயந்திரத்தனமாக அழுத்தும்)

இயக்க அளவுருக்கள்

• பரிந்துரைக்கப்பட்ட துடிப்பு அகலம்: 50–500 எம்.எஸ்

The பரிந்துரைக்கப்பட்ட துடிப்பு இடைவெளி: 1 நிமிடம் அல்லது அதற்கு மேற்பட்டவை

தயாரிப்பு செயல்திறன் அளவுருக்கள்

செயல்திறன் குறிகாட்டிகள்	அளவுரு விவரங்கள்
ஓட்டம் குணகம்	சி.வி ＝ 0.32
அதிகபட்ச வேலை அழுத்தம்	860 kPa
குறைந்தபட்ச வேலை அழுத்தம்	0 kPa
குறைந்தபட்ச வேலை வெப்பநிலை	-40
அதிகபட்ச வேலை வெப்பநிலை	82
பொருந்தக்கூடிய வாயு	நடுத்தர காற்று அல்லது மந்த வாயு

தயாரிப்பு வரிசைப்படுத்தும் மாதிரி விவரங்கள்

மாதிரி துறைமுக அளவு	நூல் வகை	துறைமுக அளவு வெளியேற்றும்
RCA3D0	1/8 ”என்.பி.டி.	3.2 மிமீ
RCA3D1	1/8 "பி.எஸ்.பி.பி.	3.2 மிமீ

இயக்க அளவுருக்கள்

மாதிரி விவரக்குறிப்புகள்: தயவுசெய்து Q- வகை மின்காந்த சுருள் தரவு தாளில் உள்ள K- அளவுருக்களைப் பார்க்கவும் மற்றும் மின்னழுத்த தேவைகளின் அடிப்படையில் குறிப்பிட்ட மாதிரியைத் தேர்ந்தெடுக்கவும்.

எடுத்துக்காட்டு:

• RCA3D0 - 300 = 1/8 "NPT இன்லெட் போர்ட், மின்னழுத்தம் 200/240VAC, DIN டெர்மினல் பிளாக் உடன்.

• RCA3D1 - 336 = 1/8 "BSPP இன்லெட் போர்ட், மின்னழுத்தம் 24VDC, திருகு முனைய வயரிங் (மின்காந்த சட்டசபை பெட்டிகளுக்கு ஏற்றது).

பராமரிப்பு பாகங்கள்

• K0380: நைட்ரைல் ஓ-ரிங் முத்திரைகள், ஆர்மேச்சர், ஸ்பிரிங்ஸ் மற்றும் புஷ்ரோட் சட்டசபை ஆகியவை அடங்கும்.

• K0384: வைட்டன் பொருள் முத்திரைகள் மற்றும் K0380 இலிருந்து அனைத்து கூறுகளும் அடங்கும்.

• எடை: RCA3D0, RCA3D1 (சுருள் இல்லாமல்) 0.174 கிலோ ஆகும்
