DMF-Z-20 பல்ஸ் வால்வு

DMF-Z-20 வலது-கோண மின்காந்த துடிப்பு வால்வு மின்காந்த துடிப்பு வால்வு (உதரவிதான வால்வு என்றும் அழைக்கப்படுகிறது) துடிப்பு-ஜெட் பேக்ஹவுஸ் தூசி சேகரிப்பான்களில் துடிப்பு-ஜெட் சுத்தம் செய்யும் அமைப்பிற்கான சுருக்கப்பட்ட காற்று "சுவிட்ச்" ஆக செயல்படுகிறது. பல்ஸ்-ஜெட் கட்டுப்பாட்டு கருவியில் இருந்து சிக்னல்களால் கட்டுப்படுத்தப்படுகிறது, இது வரிசையாக (அல்லது பெட்டியில்) வடிகட்டி பைகளில் துடிப்பு-ஜெட் சுத்தம் செய்கிறது, அதன் செயலாக்க திறன் மற்றும் தூசி சேகரிப்பு திறனை உறுதி செய்வதற்காக முன்னமைக்கப்பட்ட வரம்பிற்குள் தூசி சேகரிப்பாளரின் எதிர்ப்பை பராமரிக்கிறது.

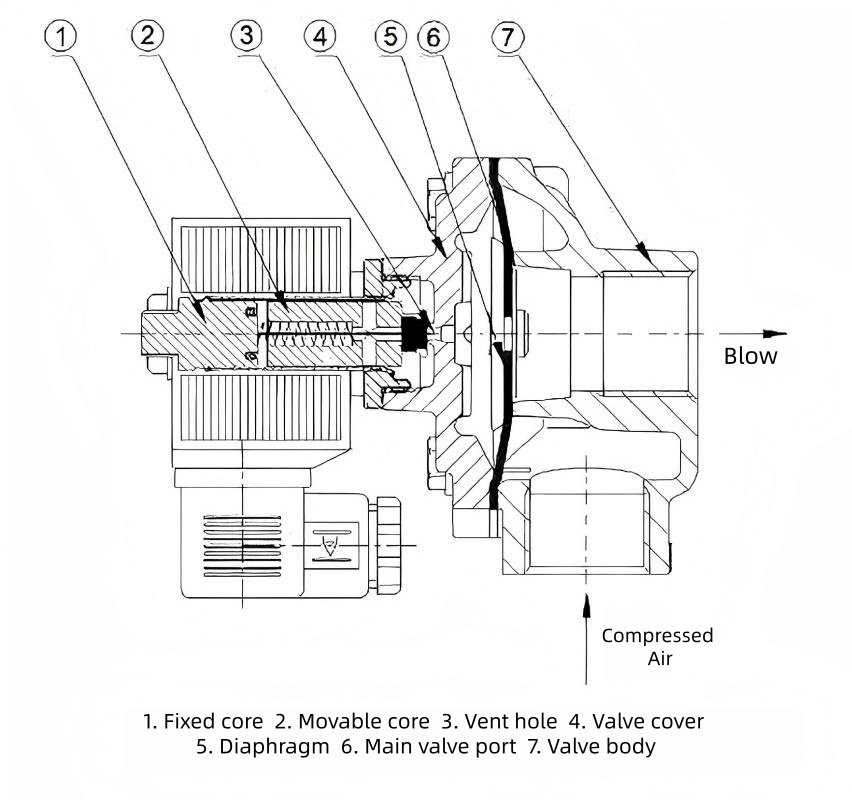

திட்ட வரைபடம்:

கட்டமைப்பு அம்சங்கள்:

DMF-Z-20 என்பது ஒரு வலது கோண மின் துடிப்பு சோலனாய்டு வால்வு ஆகும். அதன் கட்டமைப்பு அம்சங்கள் பின்வருமாறு:

வலது கோண வடிவமைப்பு: இன்லெட் மற்றும் அவுட்லெட் ஆகியவை 90° கோணத்தை உருவாக்குகின்றன, இது மென்மையான காற்றோட்டம் மற்றும் காற்று தொட்டிகள் மற்றும் தூசி சேகரிப்பான் ஊதுகுழல்களுக்கு இடையில் நிறுவலுக்கு ஏற்றதாக இருப்பதை உறுதி செய்கிறது.

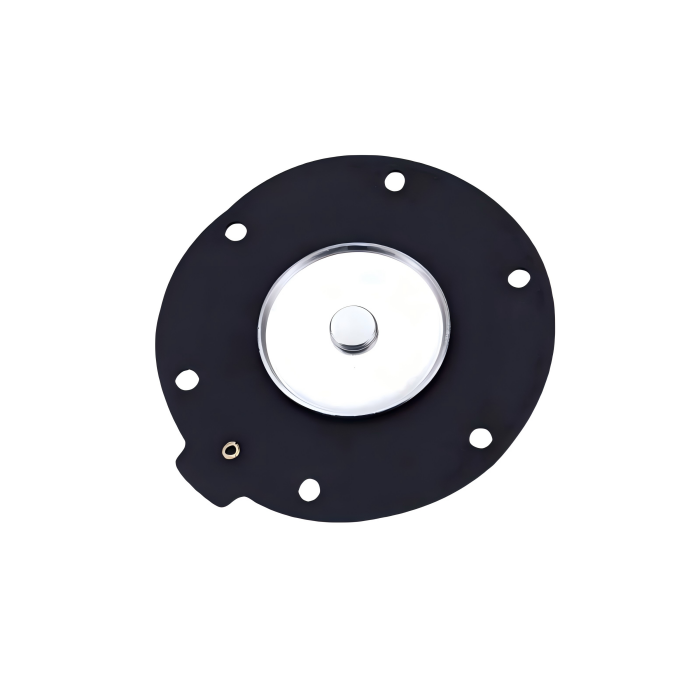

முக்கிய கூறுகள்: மின்காந்த தலை, உதரவிதானம், வால்வு உடல் மற்றும் வசந்தம் ஆகியவை அடங்கும். வால்வு உடல் அலாய் அலுமினியத்தால் ஆனது, உதரவிதானம் பொதுவாக நைட்ரைல் ரப்பர் துணி-வலுவூட்டப்பட்ட கட்டமைப்பைக் கொண்டுள்ளது, உடைகள் எதிர்ப்பு மற்றும் உயர் சீல் செயல்திறனை வழங்குகிறது.

இணைப்பு முறை: 20மிமீ பெயரளவு விட்டம் கொண்ட G3/4" இணைப்பு நூலைக் கொண்டுள்ளது.

உதரவிதானம் இயக்கம்: நியூமேடிக் அழுத்தம் வேறுபாட்டால் இயக்கப்படுகிறது. சக்தியூட்டப்படும் போது, ​​சோலனாய்டு தலையானது ரிலீப் போர்ட்டைத் திறந்து பின் அறை அழுத்தத்தை வெளியேற்றுகிறது, இது முன் அறை வாயுவை ப்ளோபேக்கிற்கு உதரவிதானத்தை உயர்த்த அனுமதிக்கிறது. டி-எனர்ஜைசேஷன் செய்யப்பட்டவுடன், ஸ்பிரிங் ரீசெட் செய்து, துளையை மூடி, சீல் செய்யப்பட்ட நிலையை மீட்டெடுக்கிறது.

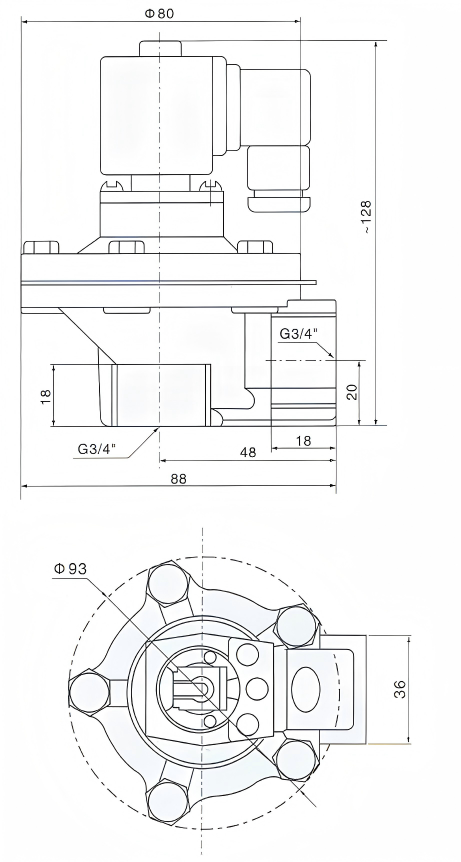

DMF-Z-20 ஒட்டுமொத்த பரிமாணங்கள்:

தொழில்நுட்ப விவரக்குறிப்புகள்:

வேலை செய்யும் கொள்கை:

DMF-Z-20 வலது கோண மின்காந்த துடிப்பு வால்வு உதரவிதானம் மின்காந்த துடிப்பு வால்வை முன் மற்றும் பின்புற காற்று அறைகளாக பிரிக்கிறது. சுருக்கப்பட்ட காற்று வழங்கப்படும் போது, ​​​​அது த்ரோட்டில் துளை வழியாக பின்புற அறைக்குள் நுழைகிறது. இந்த கட்டத்தில், பின்புற அறை அழுத்தம் உதரவிதான சட்டசபையை வால்வு கடையின் மூடுவதற்கு கட்டாயப்படுத்துகிறது, மின்காந்த துடிப்பு வால்வை "மூடிய" நிலையில் வைக்கிறது.

பல்ஸ் ஜெட் கட்டுப்பாட்டு கருவியில் இருந்து ஒரு மின் சமிக்ஞை வால்வு ஆர்மேச்சரை பின்வாங்கச் செய்கிறது. இது பின் அறையில் உள்ள எக்ஸாஸ்ட் போர்ட்டைத் திறந்து, விரைவாக அழுத்தத்தை குறைக்கிறது. உதரவிதானம் அசெம்பிளி பின்னோக்கி நகர்கிறது, இது சுருக்கப்பட்ட காற்றை வால்வு கடையின் வழியாக செல்ல அனுமதிக்கிறது. வால்வு "திறந்த" நிலைக்கு நுழைகிறது.

துடிப்பு ஜெட் கட்டுப்படுத்தியிலிருந்து மின் சமிக்ஞை நிறுத்தப்படும் போது, ​​மின்காந்த துடிப்பு வால்வின் ஆர்மேச்சர் மீட்டமைக்கப்படுகிறது. பின்புற அறையின் எக்ஸாஸ்ட் போர்ட் மூடுகிறது, மேலும் பின்புற அறையில் அழுத்தம் அதிகரிக்கிறது, டயாபிராம் அசெம்பிளியை வால்வு அவுட்லெட்டுக்கு எதிராக இறுக்கமாக மூடுவதற்கு கட்டாயப்படுத்துகிறது. மின்காந்த துடிப்பு வால்வு "மூடிய" நிலைக்குத் திரும்புகிறது.

விண்ணப்பிக்கும் பகுதிகள்:

DMF-Z-20 மையமானது பல்ஸ்-ஜெட் பேக்ஹவுஸ் தூசி சேகரிப்பான் சுத்தம் செய்யும் அமைப்புகளுக்காக வடிவமைக்கப்பட்டுள்ளது, இது வடிகட்டி பைகள், வடிகட்டி தோட்டாக்கள், பீங்கான் குழாய்கள் மற்றும் பிற வடிகட்டுதல் கூறுகளுடன் இணக்கமானது. இது ப்ளோபேக் அமைப்பிற்கான சுருக்கப்பட்ட காற்று "சுவிட்ச்" ஆக செயல்படுகிறது. அதன் பயன்பாடுகள் அதிக தூசி நிறைந்த தொழில்துறை அமைப்புகளில் குவிந்துள்ளன:

சுற்றுச்சூழல் தூசி கட்டுப்பாடு:பல்ஸ்-ஜெட் துப்புரவு அமைப்புகள் பல்வேறு பேக்ஹவுஸ்/கார்ட்ரிட்ஜ் தூசி சேகரிப்பாளர்களுடன் இணக்கமானது.

தொழில்துறை உற்பத்தி:கட்டுமானப் பொருட்கள் (சிமென்ட்/சுண்ணாம்பு), உலோகம் (எஃகு/உருவாக்கம்), சுரங்கம், இரசாயனங்கள், மருந்துகள், தீவனச் செயலாக்கம், மரவேலை, காகிதம் தயாரித்தல் போன்றவை.

பிற பயன்பாடுகள்:நியூமேடிக் கடத்தும் அமைப்புகள் மற்றும் பல்ஸ்-ஜெட் சுத்திகரிப்பு தேவைப்படும் உபகரணங்கள்/இயக்க நிலைமைகளில் ஊதுவதற்கு உதவுகிறது.
