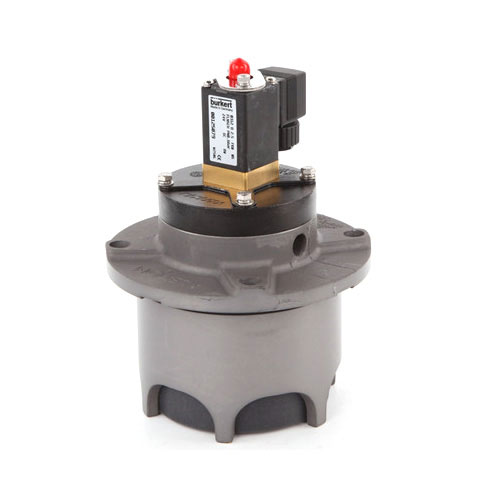

DC24V 3 அங்குல தூசி சேகரிப்பு வால்வு

வால்வை மூடுவது

சோலனாய்டு சுற்றுப்புறத்திற்கு மூடப்பட்டு பைலட் காற்றில் திறக்கப்படுகிறது.

பைலட் சவ்வு இருக்கையை நோக்கி கீழே அழுத்தப்படுகிறது.

சரிவுக்கும் வீட்டிற்கும் இடையே உள்ள ஸ்லாட் வழியாக, சரிவுக்கு மேலே உள்ள அழுத்தம் தொட்டியின் அழுத்தத்திற்கு சமமாக இருக்கும், மேலும் சரிவு துடிப்பு குழாய்க்கு கீழே நகர்ந்து சுத்தம் செய்யும் துடிப்பை முடிக்கும்.

ஒரு வரிசைக்கான நேரம் (மூடப்பட்ட வால்வுக்குத் திறக்கத் தொடங்குதல்) செயல்முறைத் தேவைகளைப் பொறுத்து ஓரளவு இருக்கும், ஆனால் பொதுவாக இது 100- 200 msec வரம்பில் இருக்கும்.

பைலட் விமான இணைப்பு

சோலனாய்டுக்கான பைலட் காற்று உள்வரும் குழாயிலிருந்து அழுத்தம் தொட்டிக்கு எடுக்கப்படுகிறது. பைலட் காற்றிற்கான குழாய் ஒரு தொட்டியில் உள்ள அனைத்து வால்வுகளுக்கும் பொதுவானது மற்றும் அந்தந்த தொட்டியின் பிரதான ஆன்-ஆஃப் வால்வு மேல்நிலையில் இணைக்கப்பட்டுள்ளது.

குழாயில் ஆன்-ஆஃப் வால்வு மற்றும் ரிட்டர்ன் அல்லாத வால்வு இருக்க வேண்டும், இது துடிப்பின் போது அழுத்தம் குறைந்தால் அழுத்தத்தையும் தக்க வைத்துக் கொள்ளும்.

குறிப்பு: விமானிக்கு ஒரு தனி உணவு குழாய் என்றால்

காற்று பயன்படுத்தப்படுகிறது பைலட் காற்று தொட்டியில் அழுத்தம் தோராயமாக சமமாக இருக்க வேண்டும்.

மிக அதிக அழுத்தம் மென்படலத்திற்கு மீதமுள்ள சிதைவைக் கொடுக்கும், இது வாழ்நாளைக் குறைக்கும் மற்றும் துடிப்பு சுத்திகரிப்பு செயல்பாட்டில் குறைக்கும் விளைவைக் கொண்டிருக்கும்.
