வலது கோணம், நீரில் மூழ்கிய மற்றும் நேராக-மூலம் துடிப்பு வால்வுகளுக்கு இடையே உள்ள வேறுபாடுகள் என்ன? தேவைகளின் அடிப்படையில் எவ்வாறு தேர்வு செய்வது?

பல்ஸ்-ஜெட் துப்புரவு அமைப்புகளில் முக்கிய செயல்படும் கூறுகளாக, மின்காந்த துடிப்பு வால்வு, பல்ஸ்-ஜெட் பேக்ஹவுஸ் தூசி சேகரிப்பாளர்களுக்கான சுருக்கப்பட்ட காற்று "சுவிட்ச்" ஆக செயல்படுகிறது. அதன் செயல்திறன் சேகரிப்பாளரின் செயலாக்க திறன் மற்றும் தூசி பிடிப்பு திறன் ஆகியவற்றை நேரடியாக பாதிக்கிறது. மூன்று முக்கிய துடிப்பு வால்வு வகைகளுக்கு இடையே உள்ள தொழில்நுட்ப வேறுபாடுகளைத் துல்லியமாகப் புரிந்துகொள்வதற்குத் தொழில்துறை பயனர்களுக்கு உதவ - வலது கோணம், நீரில் மூழ்கிய மற்றும் நேர்-மூலம் - மற்றும் அறிவியல் ரீதியாக தேர்வுத் திட்டங்களை உருவாக்குவதற்கு, இந்தக் கட்டுரை தொழில் நுட்ப விவரக்குறிப்புகள் மற்றும் தயாரிப்பு பண்புகள் ஆகியவற்றின் அடிப்படையில் இந்த வால்வுகளின் அமைப்பு, கொள்கைகள் மற்றும் பொருந்தக்கூடிய சூழ்நிலைகளை முறையாக கோடிட்டுக் காட்டுகிறது. இது தூசி அகற்றும் பொறியியல் வடிவமைப்பு மற்றும் உபகரண செயல்பாடு மற்றும் பராமரிப்புக்கான குறிப்பை வழங்குகிறது.

I. மூன்று பல்ஸ் வால்வு வகைகளின் முக்கிய வரையறைகள் மற்றும் கட்டமைப்பு அம்சங்கள்

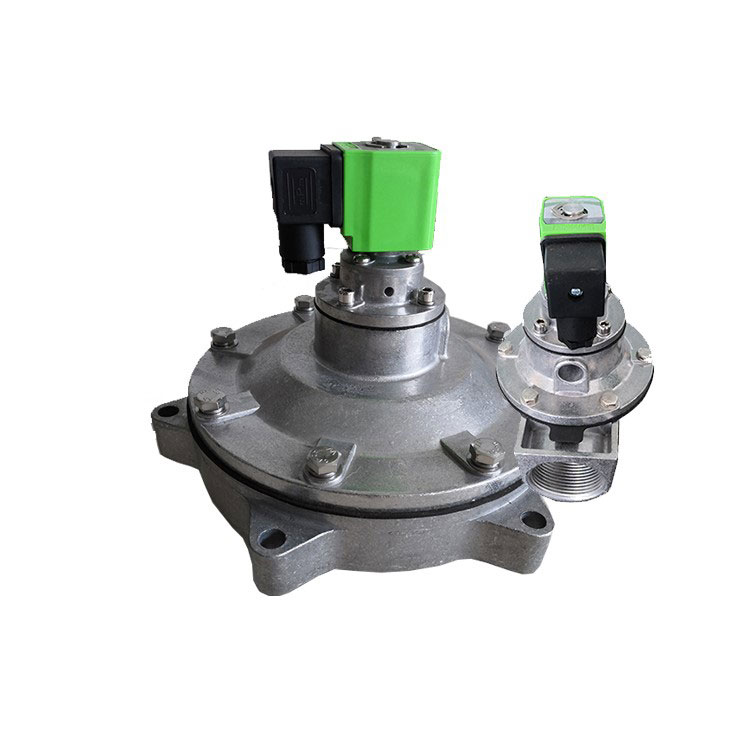

வலது கோண மின்காந்த துடிப்பு வால்வு

வலது-கோண வால்வின் காற்று நுழைவு மற்றும் வெளியேறும் குழாய்கள் 90 ° கோணத்தில் இருப்பது அதன் சிறப்பியல்பு. வால்வு உடல் மற்றும் பன்னெட் ஆகியவை அலுமினியம் அலாய் பொருளைப் பயன்படுத்தி டை-காஸ்ட் செய்யப்படுகின்றன. மேற்பரப்பு சிகிச்சைக்குப் பிறகு, அவை சிறந்த அரிப்பு எதிர்ப்பை வெளிப்படுத்துகின்றன. உதரவிதானம் மற்றும் சீல் கேஸ்கெட் ஆகியவை வல்கனைஸ்டு கலவை செயல்முறையைப் பயன்படுத்தி தயாரிக்கப்படுகின்றன. மின்காந்த பைலட் தலைக்கான மூலப்பொருட்கள் அதிக திறன் கொண்ட காந்தப் பொருட்கள் மற்றும் துருப்பிடிக்காத எஃகு காந்தக் கவசப் பொருட்களைக் கொண்டிருக்கின்றன. நீரூற்றுகள் மற்றும் ஃபாஸ்டென்னர்கள் போன்ற முக்கியமான கூறுகள் துருப்பிடிக்காத எஃகு மூலம் செய்யப்படுகின்றன. இணைப்பு முறை: காற்று விநியோகிப்பாளர் (காற்று தொட்டி) குழாய் மற்றும் தூசி சேகரிப்பாளரின் ஊதுகுழல் ஆகியவை முறையே வால்வின் இன்லெட் மற்றும் அவுட்லெட்டில் செருகப்பட்டு, இரு முனைகளிலும் சுருக்கக் கொட்டைகளால் மூடப்பட்டிருக்கும்.

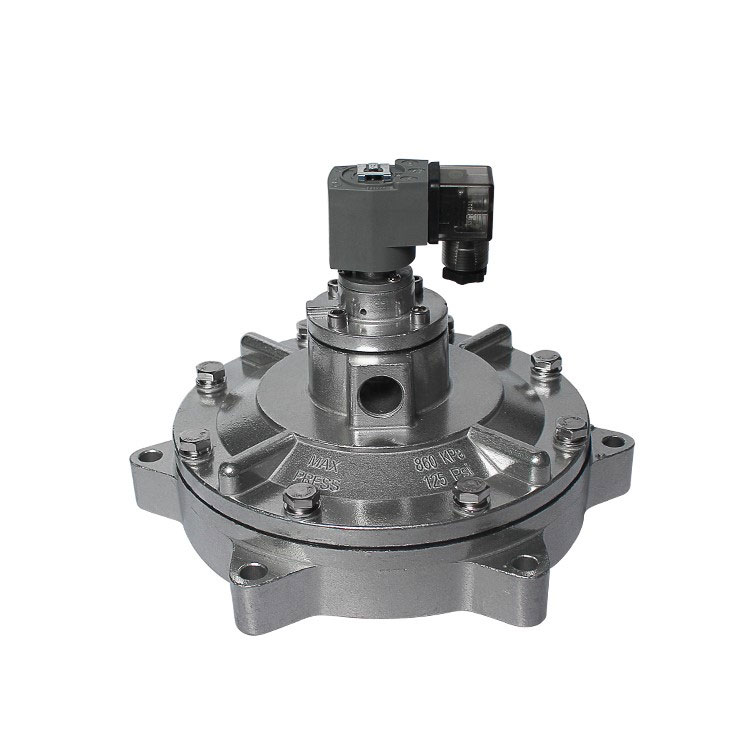

நீரில் மூழ்கிய மின்காந்த துடிப்பு வால்வு

மின்காந்த பைலட் தலை, உதரவிதானம் அசெம்பிளி (உதரவிதானம், அழுத்தம் நீரூற்று, முத்திரை) மற்றும் வால்வு உடல் ஆகியவற்றைக் கொண்டுள்ளது. காற்று நீர்த்தேக்கத்திற்குள் மூழ்கி நிறுவப்பட்ட இது ஒரு விளிம்பு வழியாக நீர்த்தேக்கத்துடன் இணைக்கிறது. அவுட்லெட் போர்ட் மையமாக நீர்த்தேக்கத்தின் உள்ளே வால்வு உடலில் அமைந்துள்ளது, சுவரில் ஊடுருவிச் செல்லும் சாதனம் போன்ற பாகங்கள் வழியாக இயங்குவதற்காக ஊதுகுழலுக்குள் நுழைகிறது. இந்த வால்வு வகை உகந்த ஓட்ட சேனல் வடிவமைப்பைக் கொண்டுள்ளது, இது வாயு ஓட்ட எதிர்ப்பை திறம்பட குறைக்கிறது, குறைந்த அழுத்த நிலைகளிலும் நிலையான செயல்பாட்டை உறுதி செய்கிறது. இந்த வடிவமைப்பு ஆற்றல் நுகர்வு குறைக்கிறது மற்றும் உதரவிதானம் ஆயுட்காலம் நீட்டிக்கிறது.

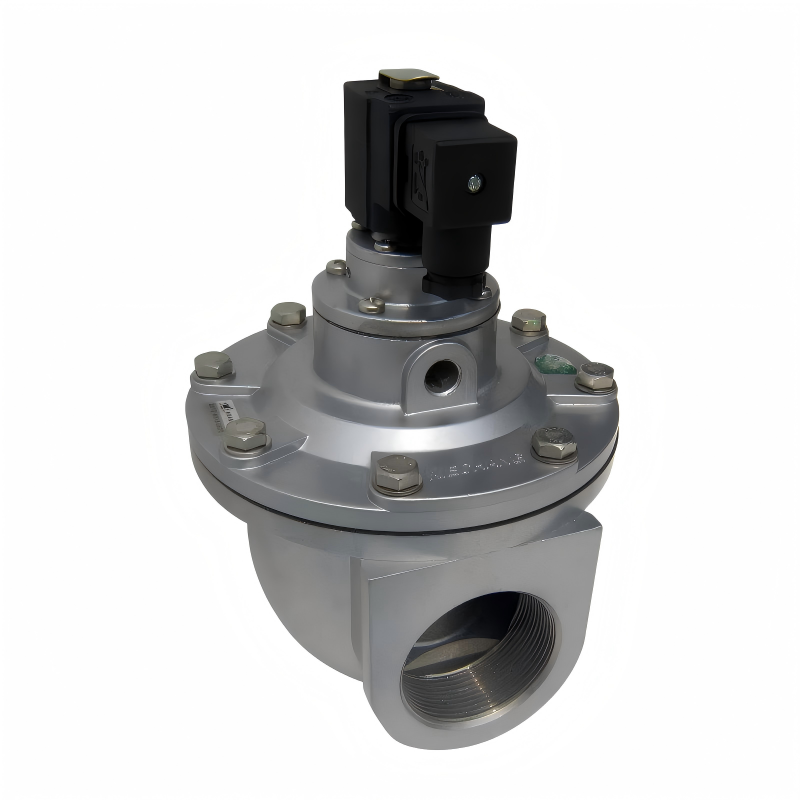

நேராக மின்காந்த துடிப்பு வால்வு

காற்று நுழைவு மற்றும் கடையின் மையக் கோடுகள் கோண விலகல் இல்லாமல் ஒரு நேர் கோட்டில் சீரமைக்கப்படுகின்றன, வாயு ஓட்டத்தின் திசையானது வால்வு உடல் மேற்பரப்பில் தெளிவாகக் குறிக்கப்படுகிறது. நிறுவல் என்பது ஒரு முனையை ஏர் டேங்கில் இருந்து நீட்டிக்கும் காற்றுக் குழாயுடனும், மறுமுனையை ஊதுகுழல் அறையின் காற்றுக் குழாயுடனும் இணைப்பதை உள்ளடக்குகிறது. அதன் எளிய அமைப்பு நிறுவலை எளிதாக்குகிறது, இது காற்று தொட்டி துடிப்பு தூசி சேகரிப்பாளர்களில் ஒரு பொதுவான அங்கமாக அமைகிறது.

II. பொதுவான மற்றும் தனித்துவமான செயல்பாட்டுக் கோட்பாடுகளின் ஒப்பீட்டு பகுப்பாய்வு

வலது கோண துடிப்பு வால்வுகளின் செயல்பாட்டுக் கொள்கை

வால்வுக்குள் ஒரு உதரவிதானம் அதை முன் மற்றும் பின்புற காற்று அறைகளாக பிரிக்கிறது. அழுத்தப்பட்ட காற்று வழங்கப்படும் போது, ​​அது ஒரு த்ரோட்டில் போர்ட் வழியாக பின்புற அறைக்குள் நுழைகிறது. பின்புற அறையில் உள்ள அழுத்தம், அவுட்லெட் போர்ட்டை மூடுவதற்கு உதரவிதானத்தை கட்டாயப்படுத்துகிறது, வால்வை "மூடிய" நிலையில் வைக்கிறது.

பல்ஸ் ஜெட் கட்டுப்பாட்டு கருவியில் இருந்து ஒரு மின் சமிக்ஞை மின்காந்த துடிப்பு வால்வின் ஆர்மேச்சரை நகர்த்துகிறது, பின்புற அறையின் வென்ட் துளை திறக்கிறது. பின்புற அறை விரைவாக அழுத்தத்தை குறைக்கிறது, இதனால் உதரவிதானம் பின்வாங்குகிறது. சுருக்கப்பட்ட காற்று பின்னர் வால்வு கடையின் வழியாக செல்கிறது, துடிப்பு வால்வை "திறந்த" நிலையில் வைக்கிறது. சுருக்கப்பட்ட காற்றின் உடனடி வெளியீடு ஒரு ஜெட் ஸ்ட்ரீமை உருவாக்குகிறது.

துடிப்பு கட்டுப்படுத்தியிலிருந்து மின் சமிக்ஞை நிறுத்தப்படும் போது, ​​வால்வு ஆர்மேச்சர் மீட்டமைக்கப்படுகிறது. பின்புற அறை வென்ட் மூடுகிறது, மற்றும் பின்புற அறையில் அழுத்தம் உயர்கிறது, வால்வு அவுட்லெட்டுக்கு எதிராக உதரவிதானத்தை மீண்டும் கட்டாயப்படுத்துகிறது. துடிப்பு வால்வு "மூடிய" நிலைக்குத் திரும்புகிறது.

நீரில் மூழ்கிய துடிப்பு வால்வின் செயல்பாட்டுக் கொள்கை

துடிப்பு வால்வு முன் மற்றும் பின்புற அறைகளாக பிரிக்கப்பட்டுள்ளது. சுருக்கப்பட்ட காற்று வழங்கப்படும் போது, ​​​​அது ஒரு த்ரோட்டில் துளை வழியாக பின்புற அறைக்குள் நுழைகிறது. பின்புற அறையில் உள்ள அழுத்தம், வால்வு அவுட்லெட்டை மூடுவதற்கு உதரவிதானத்தை கட்டாயப்படுத்துகிறது, துடிப்பு வால்வை "மூடிய" நிலையில் வைத்திருக்கிறது.

துடிப்பு கட்டுப்படுத்தியிலிருந்து ஒரு மின் சமிக்ஞை வால்வு ஆர்மேச்சரை நகர்த்தும்போது, ​​பின்புற அறை வென்ட் திறக்கிறது. பின்புற அறையில் விரைவான அழுத்தம் இழப்பு உதரவிதானத்தை நகர்த்துவதற்கு காரணமாகிறது, இது அழுத்தப்பட்ட காற்றை வால்வு கடையின் வழியாக வெளியேற்ற அனுமதிக்கிறது. துடிப்பு வால்வு "திறந்த" நிலைக்கு நுழைகிறது, சுருக்கப்பட்ட காற்றின் வெடிப்பை சிறிது நேரத்தில் வெளியிடுகிறது.

துடிப்பு கட்டுப்படுத்தியில் இருந்து மின் சமிக்ஞை நிறுத்தப்படும் போது, ​​வால்வு ஆர்மேச்சர் மீட்டமைக்கப்படுகிறது, பின்புற அறை வென்ட் மூடுகிறது, மற்றும் பின்புற அறையில் அழுத்தம் உயர்கிறது, வால்வு அவுட்லெட்டை மூடுவதற்கு உதரவிதானம் கட்டாயப்படுத்துகிறது. துடிப்பு வால்வு "மூடிய" நிலைக்குத் திரும்புகிறது.

ஸ்ட்ரைட்-த்ரூ பல்ஸ் வால்வின் செயல்பாட்டுக் கொள்கை

1. பவர்-ஆஃப் மூடல்: அழுத்தப்பட்ட காற்று த்ரோட்டில் துளை வழியாக பின்புற அறைக்குள் நுழைகிறது. பின்புற அறை அழுத்தம் > முன் அறை அழுத்தம், முக்கிய வால்வு கடையின் மூடுவதற்கு உதரவிதானத்தை தள்ளுகிறது, வால்வை மூடுகிறது.

2. பவர்-ஆன் திறப்பு: துடிப்பு கட்டுப்படுத்தி ஒரு சமிக்ஞையை அனுப்புகிறது, மின்காந்த விசை ஆர்மேச்சரை உயர்த்துகிறது, வென்ட் துளை திறக்கிறது. பின்புற அறை விரைவாக அழுத்தத்தை குறைக்கிறது, இது முன் மற்றும் பின்புற அறைகளுக்கு இடையில் அழுத்த வேறுபாட்டை உருவாக்குகிறது. உதரவிதானம் பின்னோக்கி நகர்கிறது, முக்கிய வால்வு துறைமுகத்தைத் திறக்கிறது, மேலும் சுருக்கப்பட்ட காற்று வீசப்படுகிறது.

3. பவர்-ஆஃப் ரீசெட்: மின் சமிக்ஞை நிறுத்தப்படும்போது, ​​ஆர்மேச்சர் ஸ்பிரிங் திரும்பி, வென்ட் துளையை மூடுகிறது. பின்புற அறையில் உள்ள அழுத்தம் த்ரோட்டில் துளை வழியாக மீட்டமைக்கப்படுகிறது, இதனால் உதரவிதானம் முக்கிய வால்வு போர்ட்டை மீட்டமைத்து மூடுகிறது, ஆரம்ப நிலைக்குத் திரும்புகிறது.

III. முக்கிய தொழில்நுட்ப அளவுருக்கள் மற்றும் தேர்வு அளவுகோல்கள்

முக்கிய தொழில்நுட்ப அளவுரு தரநிலைப்படுத்தல்: உள்நாட்டு வலது கோணம் மற்றும் நேராக-மூலம் துடிப்பு வால்வுகள் 0.4-0.6MPa அழுத்த வரம்பிற்குள் செயல்படுகின்றன. இறக்குமதி செய்யப்பட்ட சகாக்கள் வகையைப் பொருட்படுத்தாமல் ஒரே மாதிரியாக 0.4-0.6MPa இல் இயங்குகின்றன. இரண்டு வகைகளும் அழுத்தம் சகிப்புத்தன்மை அல்லது பயன்பாட்டு அழுத்த மதிப்பீடுகளில் எந்த அடிப்படை வேறுபாடுகளையும் வெளிப்படுத்தவில்லை.

அறிவியல் தேர்வுக்கான மூன்று அடிப்படைக் கோட்பாடுகள்

1. இயக்க அழுத்தம் பொருந்தக்கூடிய கொள்கை: குறைந்த அழுத்த சூழ்நிலைகளுக்கு (குறைக்கப்பட்ட காற்று மூல அழுத்தம் தேவை), நீரில் மூழ்கிய மின்காந்த துடிப்பு வால்வுகளுக்கு முன்னுரிமை கொடுங்கள். நிலையான அழுத்த நிலைகளுக்கு (0.4-0.6MPa), நிறுவல் கட்டுப்பாடுகளின் அடிப்படையில் வலது கோணம் அல்லது நேராக வழி வகைகளைத் தேர்ந்தெடுக்கவும்.

2.இன்ஸ்டாலேஷன் ஸ்பேஸ் மேட்சிங் கோட்பாடு: காற்று தொட்டி மற்றும் ஊதுகுழல் செங்குத்தாக சீரமைக்கப்படும் போது, ​​வலது கோண மின்காந்த துடிப்பு வால்வுகளைப் பயன்படுத்தவும். நேரியல் தளவமைப்புகளுக்கு, நேராக மின்காந்த துடிப்பு வால்வுகளைப் பயன்படுத்தவும். காற்றுத் தொட்டியின் உள்ளே உள் நிறுவல் தேவைப்படும்போது, ​​நீரில் மூழ்கிய மின்காந்த துடிப்பு வால்வுகள் விரும்பப்படும்.

3. உபகரண வகை கடிதக் கோட்பாடு: ஏர்-பாக்ஸ் பல்ஸ் டஸ்ட் சேகரிப்பாளர்கள் முதன்மையாக நேராக மின்காந்த துடிப்பு வால்வுகளைப் பயன்படுத்த வேண்டும். பல்ஸ் பேக்ஹவுஸ் தூசி சேகரிப்பாளர்கள் நிறுவல் கோணத்தின் அடிப்படையில் வலது கோண மின்காந்த துடிப்பு வால்வுகளைத் தேர்ந்தெடுக்கலாம். குறைந்த அழுத்த நிலைமைகளின் கீழ் செயல்படும் பெரிய தூசி சேகரிப்பு அமைப்புகளுக்கு, நீரில் மூழ்கிய மின்காந்த துடிப்பு வால்வுகள் பரிந்துரைக்கப்படுகின்றன.

IV. தொழில்துறை பயன்பாட்டு சூழல் மற்றும் அவுட்லுக்

மின்காந்த துடிப்பு வால்வு தூசி சேகரிப்பு பயன்பாடுகளில் பரவலாகப் பயன்படுத்தப்படுகிறது, மேலும் அதன் செயல்திறன் நிலைத்தன்மை நேரடியாக சுற்றுச்சூழல் சிகிச்சை திறன் மற்றும் தொழில்துறை உற்பத்தி தொடர்ச்சியை பாதிக்கிறது. சுற்றுச்சூழல் தரநிலைகள் தொடர்ந்து மேம்படுவதால், ஆற்றல் திறன் மற்றும் நீண்ட ஆயுள் துடிப்பு வால்வுகளுக்கான தேவைகள் தொடர்ந்து அதிகரித்து வருகின்றன. மூன்று முக்கிய துடிப்பு வால்வு வகைகளுக்கான தொழில்நுட்ப ஒப்பீடுகள் மற்றும் தேர்வு வழிகாட்டுதல்களின் இந்த வெளியீடு, தொழில்துறை பயனர்கள் தேர்வுக் குறைபாடுகளைத் தவிர்க்கவும், தூசி சேகரிப்பு அமைப்பின் செயல்திறனை அதிகரிக்கவும் மற்றும் செயல்பாட்டுச் செலவுகளைக் குறைக்கவும் உதவுகிறது. எதிர்காலத்தில், தொழில்நுட்ப முன்னேற்றங்கள் மிகவும் துல்லியமான அழுத்தக் கட்டுப்பாடு, நீட்டிக்கப்பட்ட சேவை வாழ்க்கை மற்றும் பல்வேறு இயக்க நிலைமைகளுக்கு பரந்த தழுவல் ஆகியவற்றில் கவனம் செலுத்தும், இது தொழில்துறை பசுமை மாற்றத்திற்கான முக்கிய கூறு ஆதரவை வழங்கும்.
